FTDI의 DTR 핀을 아두이노 pro mini에 연결해야하는데, 핀이 없어서 업로드할 때 많이 불편한 점이 많다.
아래와 같이 하면 해결된다.

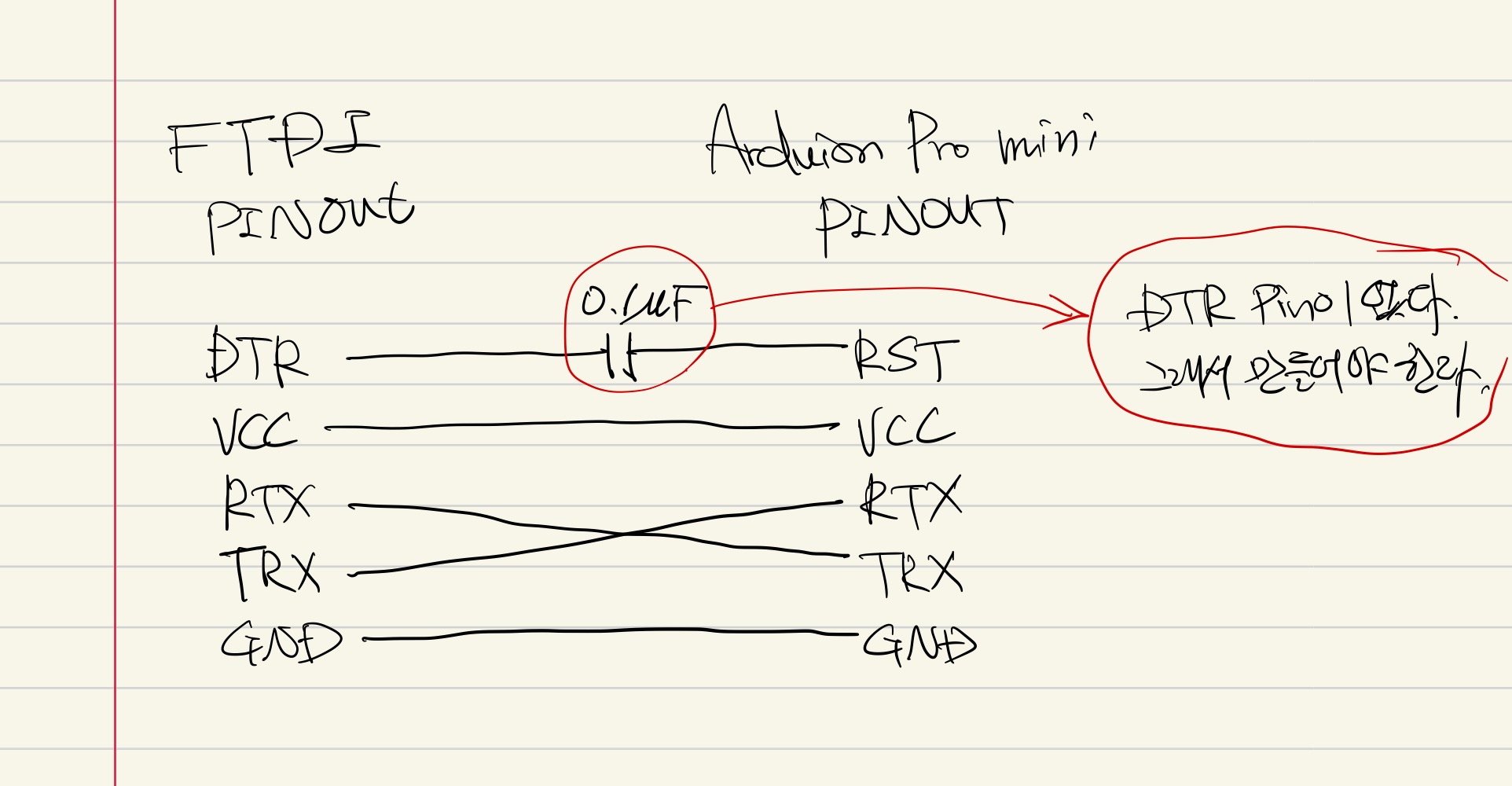

아래 그림과 같이 FTDI의 DTR 핀과 아두이노pro mini의 RST사이에 직렬로 콘덴서 0.1uF 짜리를 추가하면 된다. 세라믹커패서티는 104라고 표시되어있다.
